СПП-ДСШ

Описание

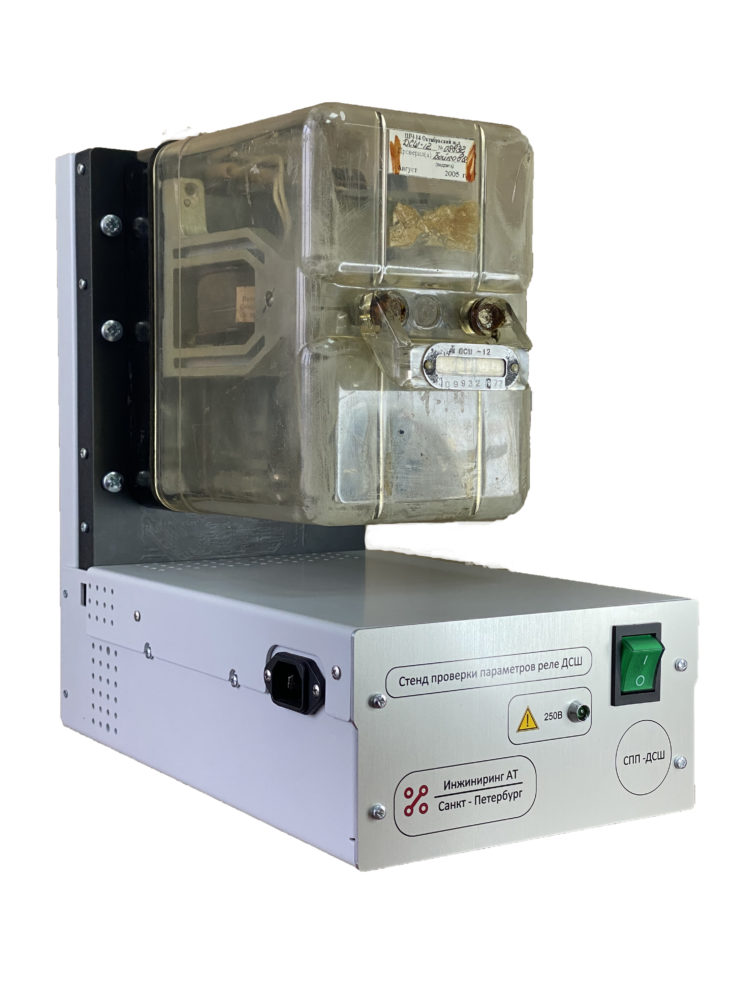

Автоматизированный стенд проверки параметров двухэлементных секторных штепсельных реле СПП-ДСШ

предназначен для оснащения ремонтно-технологических участков дистанций сигнализации, централизации и блокировки и служит для измерения напряжения переменного и постоянного тока на обмотках реле, переходного сопротивления контактов реле, временных параметров реле, угла разности фаз между напряжениями (токами) на обмотках реле и применяется для проверки параметров двухсекторных штепсельных реле ДСШ. Заменяет комплекс ИАПК РТУ ДСШ.

• • • Особенностью стенда является компактность — измерительный блок и розетка ДСШ совмещены в один блок.
    • Блок имеет два устойчивых положения, легко вращается вокруг своей оси, обеспечивая удобный доступ к контактам реле при выполнении регулировочных работ.
    • Высокая степень интеграции обеспечивает высокую надежность стенда — расчетная наработка на отказ более 100000 часов
    • Уникальная контактная система полностью исключает замятие контактов розетки в процессе эксплуатации, и позволяет достичь высокой точности измерений.


      Комплектация стенда включает в себя:

    • блок измерительный (совмещенный с розеткой ДСШ);
    • манипулятор «мышь»;
    • экран световой.
    • персональный компьютер
    • принтер
    • специализированное программное обеспечение.

  Основные технические параметры стенда:

  • Переменное напряжение на путевом и местном элементе от 3 до 250 В (на частотах 25, 50, 75 Гц), с погрешностью ± (1,0 + 0,1 (Uк/Ux — 1));
  • Сила переменного тока в путевом и местном элементе от 5 до 200 мА, с погрешностью ± (1,0 + 0,1 (Iк/Ix — 1));
  • Переходное сопротивление контактов от 0,02 до 2,0 Ом
  • Активное сопротивление обмоток реле от 40 до 600 Ом, погрешность ± 1 %
  • Временные параметры реле от 0,03 до 0,50 с
  • Угол разности фаз между напряжениями на обмотках (токами в обмотках) реле от 30 до 150 град;
  • Погрешность измерения фазы 1%
  • Результаты проверки реле ДСШ отображаются на экране монитора ПЭВМ, а по окончании проверки сохраняются в виде протокола с указанием окончания времени проверки.

• Стенд производит автоматическое определение соответствия измеренных параметров реле установленным нормам. Параметры не соответствующие нормам на проверяемые реле, при отображении результатов проверок выделяются. Стенд обеспечивает сохранение результатов измерения на жестком диске ПЭВМ, а также сортировку, поиск и вывод протокола проверки на экран ПЭВМ и на печать.

• • Средний срок службы стенда с момента ввода в эксплуатацию не менее 15 лет.
  • Средняя наработка на отказ стенда не менее 100 000 часов.
